订购说明

    我公司承诺电动葫芦可付定金500元/台， 货到验完货付剩余款。因电动葫芦分多种，以上价格只为初步价格，具体价格请于我公司咨询。

电动葫芦我公司承诺凡是一年之内出现质量问题我公司无偿提供损坏配件.谢谢！

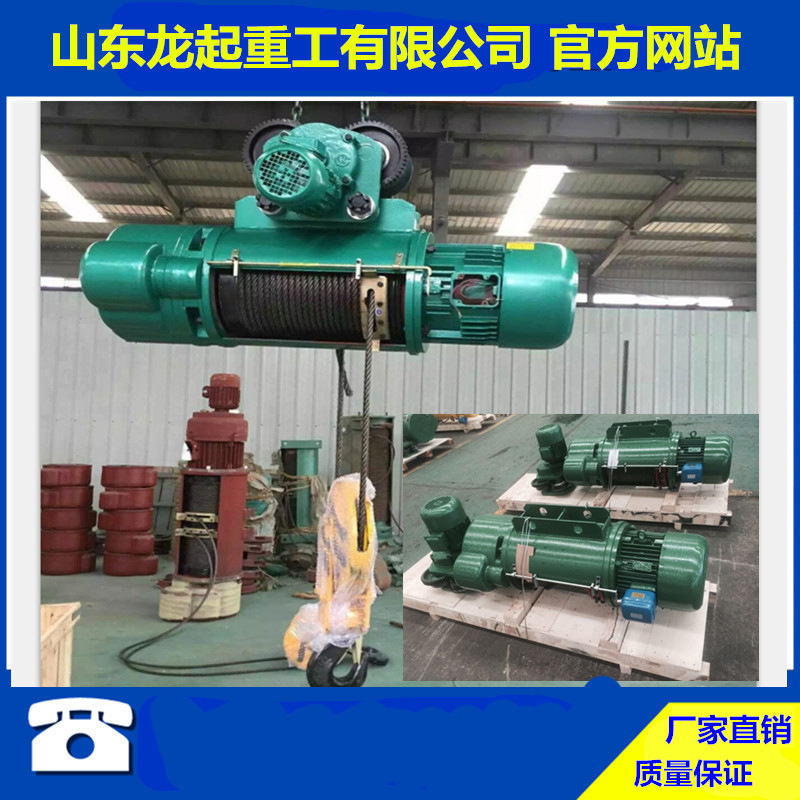

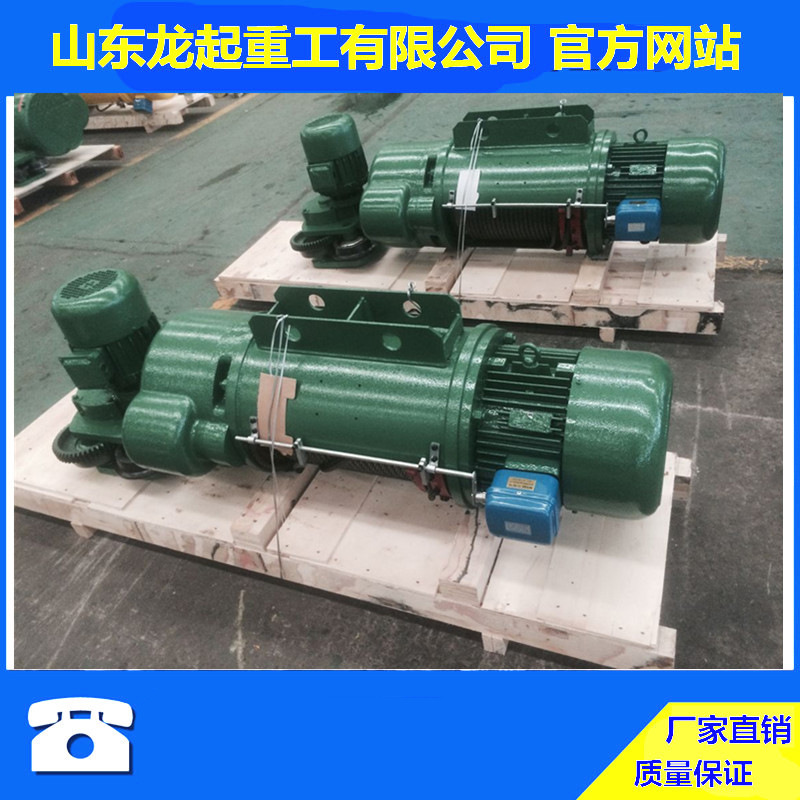

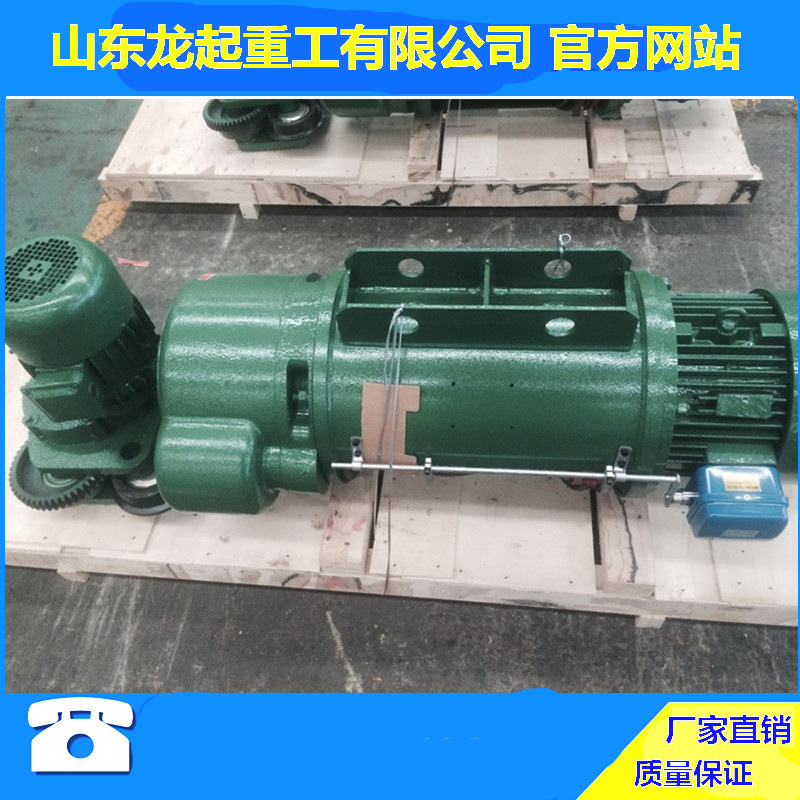

        钢丝绳电动葫芦是一种小型起重设备，钢丝绳电动葫芦具有结构紧凑，重量轻，体积小，零部件通用性强，操作方便等优点，它既可以单独安装在工字钢上，也可以配套安装在电动或手动单梁、双梁、悬臂、龙门等起重机上使用。电机一般使用的是锥型电机，停止后自动锁死抱闸，与其配套的钢丝绳包括磷化涂层钢丝绳、镀锌钢丝绳和光面钢丝绳。

一、文字说明部分
1 产品概述
CD1、MD1型系列钢丝绳电动葫芦系在原CD、MD型基础上的改进型产品。它具有结构紧凑、轻巧、安全可靠、零部件通用程度大、互换性强、担重起重能力高、维修方便等特点，是目前用途广泛，深受欢迎的轻型起重设备。
　　该葫芦有固定式和小车式两类。固定式按固定支脚在上、下、左、右位置不同又分为“A1、A2、A3、A4、”四途中型式(见图3)，可直接安装在构架上使用；小车式具有运行功能，可安装在轨道上使用。CD1型为单速起升，MD1型为常速和慢速两档起升。
　　在此基础上又开发生产了CDA (MDA)16t及WH20t两种吨位电动葫芦，因CDA(MDA)16t及WH葫芦与CDA(MDA)结构原理、安装使用事项一致，以下内容均以CDA(MDA)称谓介绍。
　　本公司主要生产载重0.25t~20t，起升高度3m~30m系列电动葫芦，亦可根据你的需要设计、制造非标准系列电动葫芦。
2主要用途
　　 小车式葫芦可安装在多种型式的起重机上或悬挂在工字钢梁上，直线或曲线往复吊运重物，固定式葫芦可安装在固定支撑上作垂直的或不同角度的卷扬起吊用。
　　 本产品广泛用于工矿企业、铁路、码头、仓库、料场等场所，是目前生产作业中改善劳动条件、提高劳动效率的机械。
3适用范围及工作条件
　　本产品适用于温度-20。C~-+40。.C,,温度≤85％，海拔1000m以下，无火灾、爆炸危险、腐蚀性介质及无粉尘污染的环境中工作，禁止吊运熔化金属、有毒、易燃、易爆物品。所适用的电源为交流三相、50HZ、380V；本产品的工作类型为中级、使用中机构工作级别每提高一级，其额定起吊量必须相应降低20％。
4产品规格型号及其外形结构
4.1规格型号表述示例

　　 D-电动小车式
　　起升高度9mA2-下固定式
　　　　　　　　　　　　　额定起重量2t
CD1为常速（MD1为常速/慢速）
4.2CD1、MD1型电动葫芦规格型号技术参数和外安装尺寸见表4。
4.3外型结构图见图1～15-1。
5 传动结构与工作原理
CD1、MD1型电动葫芦主要由三部分组成，一为提升机构；二为运行机构（固定式则无）；三为电器装置。
5.1 起升机构
　　 起升机构由起升电动通过联轴器经减速器空心轴驱动卷筒旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。
　　 起升高度H=6m时，用一个爪型联轴器联接电机轴和减速器的输入轴。H≥9m时增设中间轴和钢性联轴器。H≥18m时，配一支撑架加强中间轴的钢性，保证转动平稳。
5.1.1起升电动机
